RELEVADOR (ERAPA DE POTENCIA)
¿Qué es una etapa de potencia?
En electrónica, una etapa de potencia es una parte de un circuito (generalmente un amplificador) cuya función principal es entregar una cantidad significativa de energía eléctrica a una carga (como un altavoz, un motor, una lámpara, etc.), manteniendo la forma de la señal de entrada.
En otras palabras:
Recibe una señal (normalmente amplificada en voltaje pero débil en corriente).
La convierte en una señal con suficiente potencia eléctrica (voltaje × corriente) como para mover una carga real.
RELEVADOR
Un relevador (también llamado relé) es un interruptor electromecánico controlado eléctricamente.
Permite abrir o cerrar un circuito eléctrico a través de una señal de control de bajo voltaje o corriente, sin necesidad de contacto físico humano.
¿Cómo funciona?
Un relevador funciona gracias a:
Una bobina que, al recibir corriente, genera un campo magnético.
Este campo magnético atrae una armadura metálica móvil, que hace contacto o se separa de uno o más contactos eléctricos, abriendo o cerrando otro circuito.
Es decir:
Se activa un circuito pequeño (la bobina).
Y eso controla un circuito más grande o de diferente voltaje/corriente.

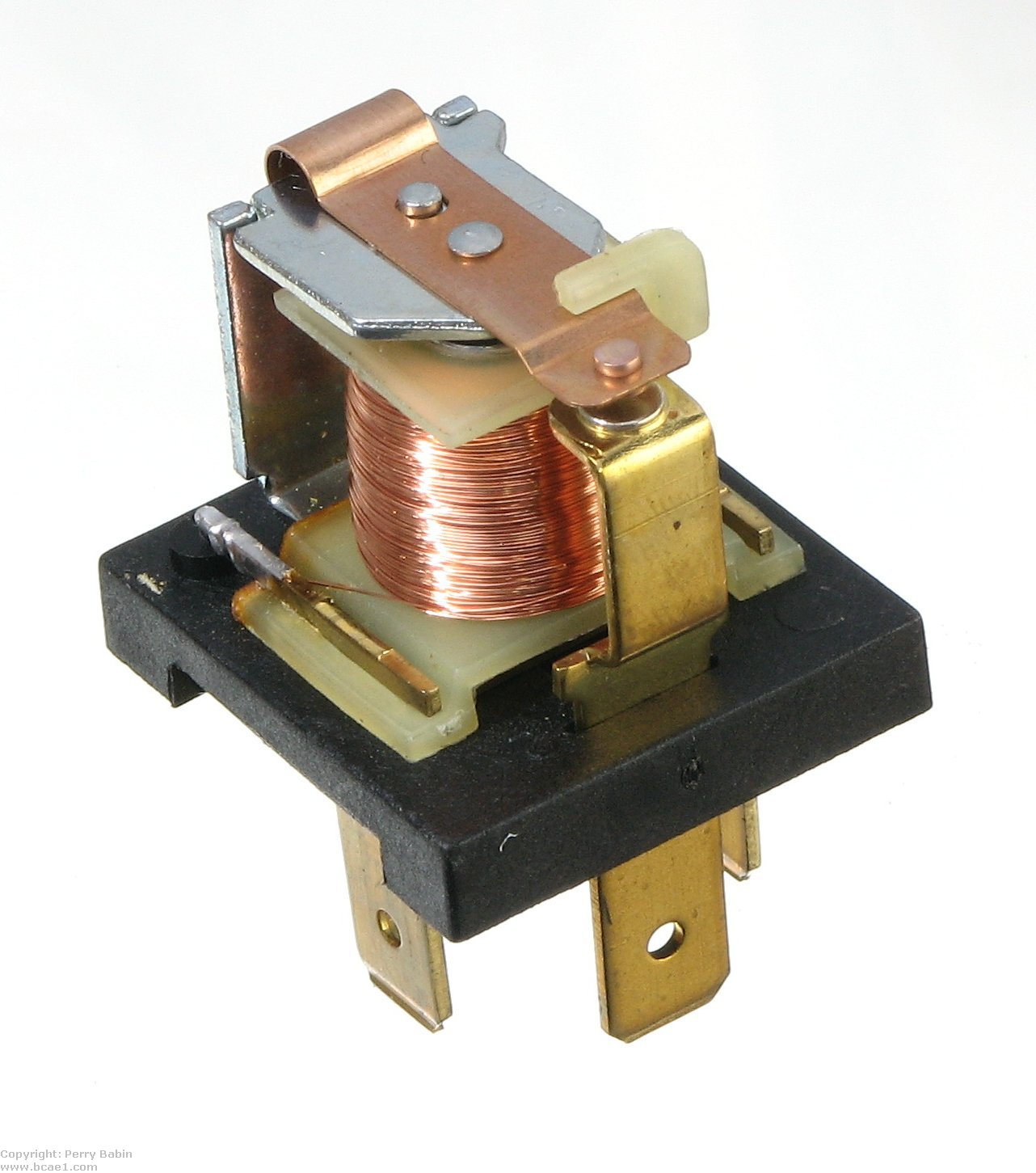

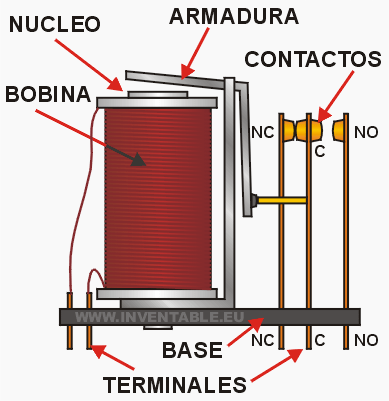

Partes principales de un relevador:
Bobina — genera el campo magnético al energizarse.
Contactos móviles y fijos — se abren o cierran.
Armature (armadura móvil) — pieza que se mueve por acción magnética.
Resorte — devuelve la armadura a su posición inicial al desactivar la bobina.
Terminales — conexiones para bobina y contactos.
Tipos de contactos:
NA (Normalmente abierto): abierto sin corriente, se cierra al activar.
NC (Normalmente cerrado): cerrado sin corriente, se abre al activar.
C (Común): contacto común entre NA y NC.
¿Para qué se usa un relevador?
Controlar cargas de alto voltaje o corriente usando señales pequeñas.
Encender o apagar motores, luces, alarmas, calefactores.
Aislar eléctricamente dos partes de un sistema.
Implementar lógicas de control en sistemas antiguos o industriales.
Ejemplo:

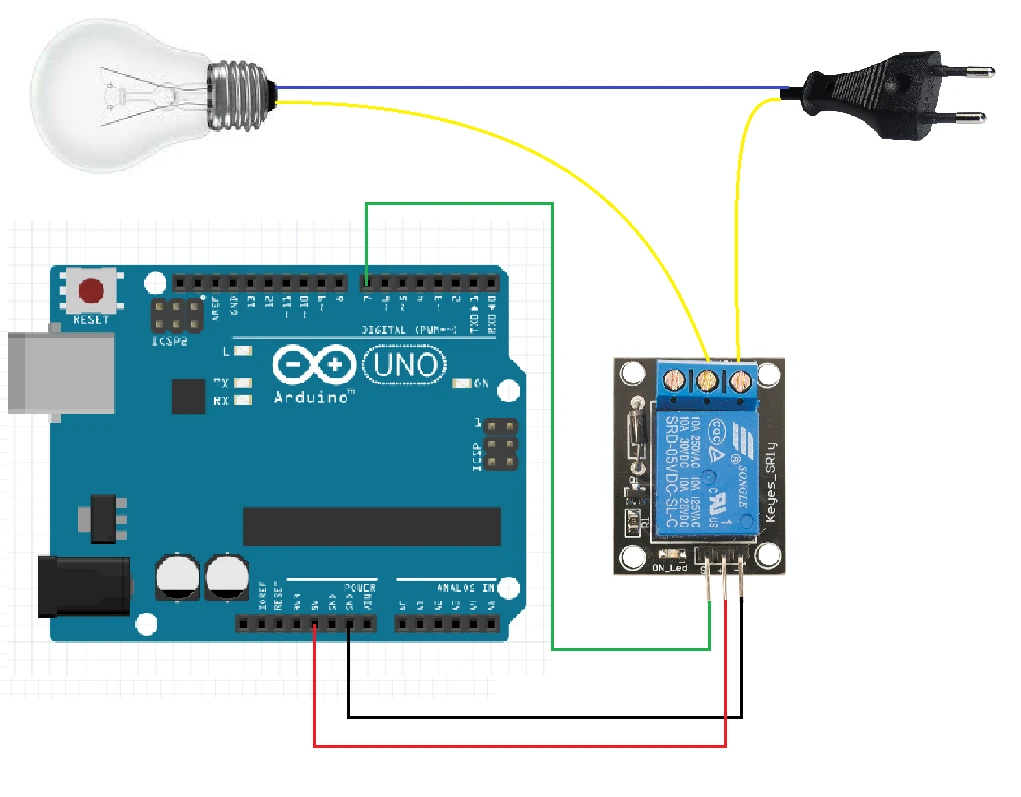

Controlar un motor de 220V con un microcontrolador de 5V.
El microcontrolador activa la bobina del relevador con 5V, y el relevador cierra el contacto que permite pasar 220V al motor.
Diferencia con un transistor:
El relevador es mecánico (se mueve una pieza).
El transistor es electrónico (no hay partes móviles).
