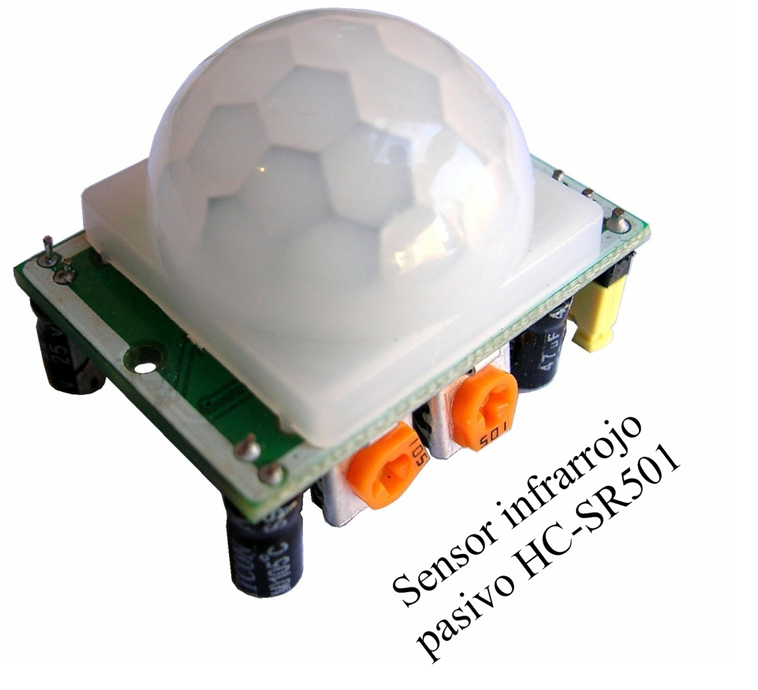

PIR (Passive Infrared Sensor)

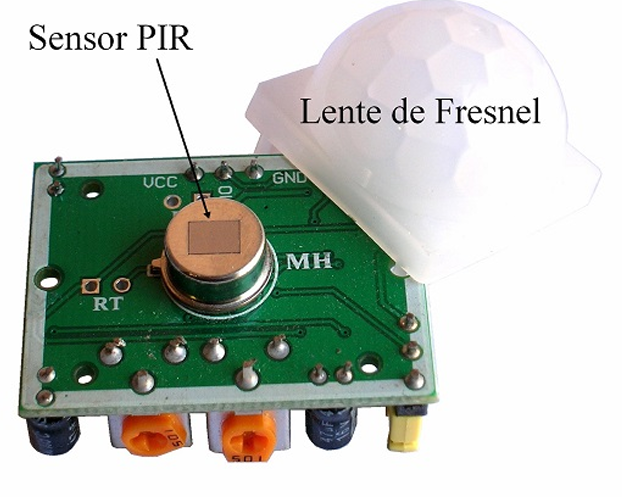

El lente de Fresnel: El lente de Fresnel es un encapsulado semiesférico hecho de polietileno de alta densidad cuyo objetivo es permitir el paso de la radiación infrarroja en el rango de los 8 y 14 micrones. El lente detecta radiación en un ángulo con apertura de 110° y, adicionalmente, concentra la energía en la superficie de detección del sensor PIR, permitiendo una mayor sensibilidad del dispositivo.

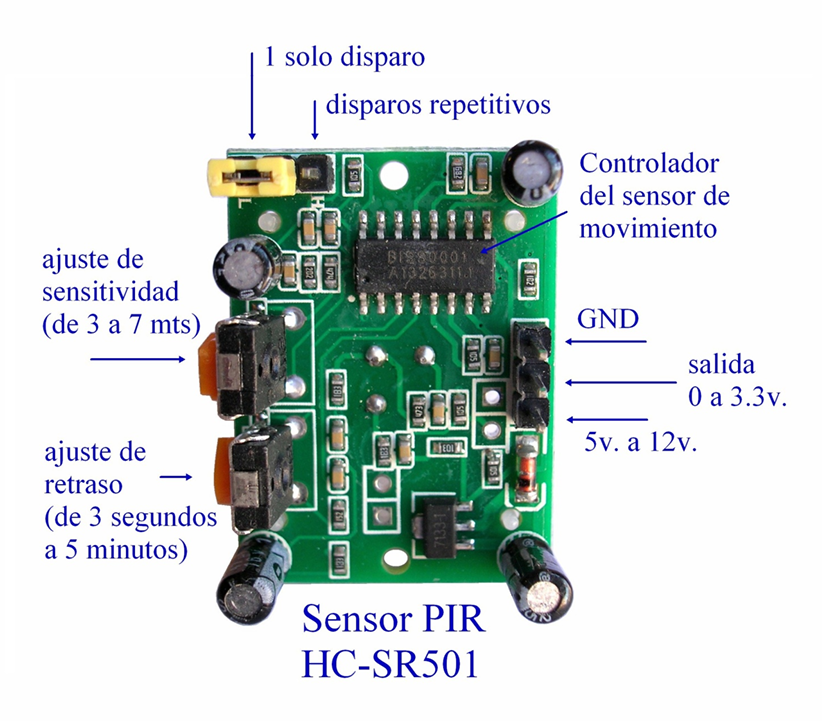

El sensor PIR infrarrojo: En los sensores de movimiento, el sensor PIR consta en realidad de 2 elementos detectores separados, siendo la señal diferencial entre ambos la que permite activar la alarma de movimiento. En el caso del HC-SR501, la señal generada por el sensor ingresa al circuito integrado BISS0001, el cual contiene amplificadores operacionales e interfaces electrónicas adicionales.

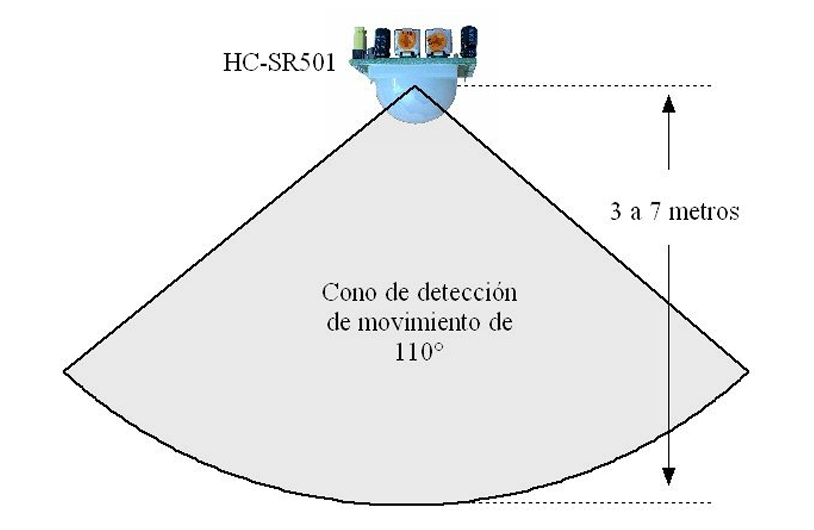

Rango de detección de los sensores PIR: Como se indicó anteriormente, el rango de detección de movimiento de los PIR es ajustable y generalmente funcionan con alcances de hasta 7 metros, y con aperturas de 90° a 110°, como se muestra en la figura. El montaje del PIR puede realizarse tanto en piso, muro ó techo, según convenga a la aplicación.

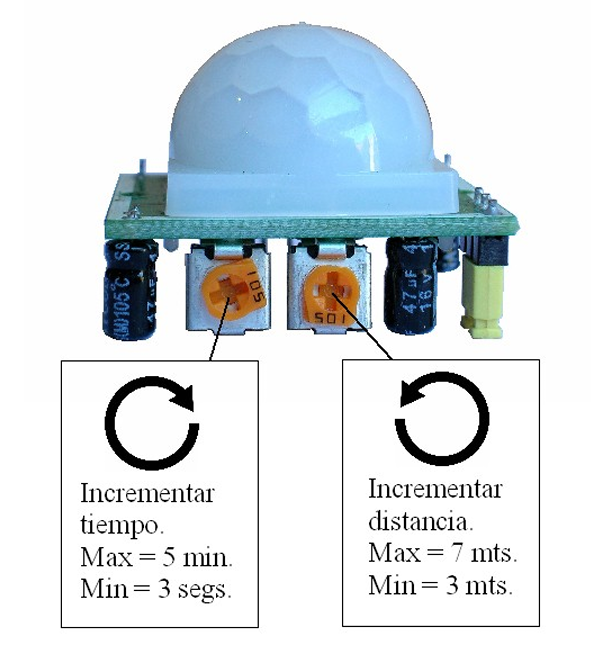

Potenciómetros: De acuerdo a la figura, el usuario puede ajustar tanto el tiempo de disparo de la señal de alarma de movimiento, como la distancia de detección. Los potenciómetros correspondientes deben girarse en la dirección mostrada para realizar los ajustes.
