ELECTRONICA ANALOGICA

El Capacitor en Electrónica

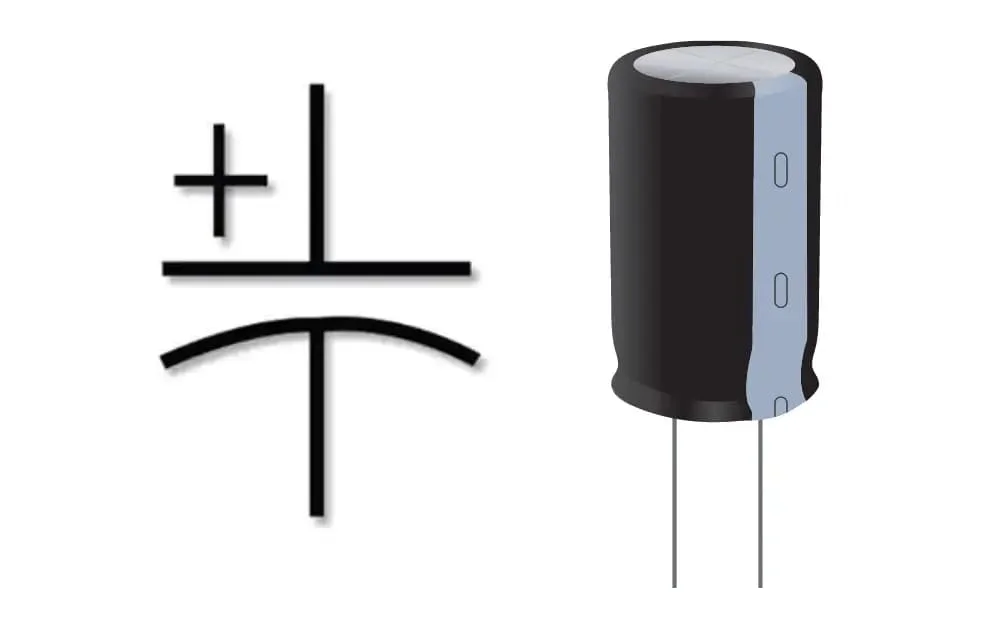

Un capacitor (también llamado condensador) es un componente electrónico pasivo que tiene la capacidad de almacenar energía eléctrica en forma de campo eléctrico y liberarla cuando el circuito lo requiere.



¿Qué es un capacitor?

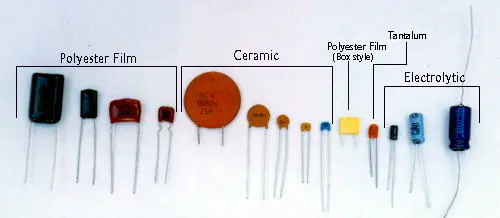

Un capacitor está compuesto por dos placas conductoras separadas por un material aislante llamado dieléctrico (que puede ser cerámica, plástico, papel, aire, entre otros).

Cuando se aplica un voltaje a sus terminales, las placas acumulan cargas eléctricas opuestas, generando un campo eléctrico entre ellas.

Su capacidad de almacenamiento se mide en faradios (F), aunque comúnmente se utilizan:

  • Microfaradios (µF)
  • Nanofaradios (nF)
  • Picofaradios (pF)

¿Para qué sirve un capacitor?

1. Almacenamiento temporal de energía

Puede almacenar energía y liberarla rápidamente cuando el circuito lo necesite.

2. Filtrado y estabilización de voltaje

En fuentes de alimentación, reduce variaciones de voltaje y elimina ruido eléctrico.

3. Acoplamiento y desacoplamiento

Permite el paso de corriente alterna (AC) y bloquea la corriente continua (DC), muy útil en circuitos amplificadores.

4. Temporización

Combinado con resistencias (circuitos RC), permite crear retardos de tiempo.

5. Sintonización de frecuencia

Junto con inductores, forma circuitos resonantes usados en radios y transmisores.


Principales aplicaciones

  • Fuentes de alimentación
  • Filtros electrónicos
  • Osciladores
  • Amplificadores
  • Equipos de audio
  • Radios y telecomunicaciones
  • Arranque de motores eléctricos
  • Memorias electrónicas

Resumen

El capacitor es un componente fundamental en la electrónica moderna porque permite almacenar, filtrar, estabilizar y controlar señales eléctricas. Sin él, muchos dispositivos electrónicos no funcionarían correctamente.


Circuito RC en Electrónica

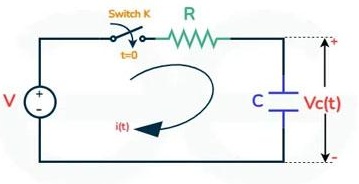

Un circuito RC es un circuito electrónico formado por una resistencia (R) y un capacitor (C) conectados en serie o en paralelo. Este tipo de circuito se utiliza principalmente para controlar el tiempo de carga y descarga del capacitor.



¿Cómo funciona un circuito RC?

Cuando se aplica un voltaje al circuito:

  • El capacitor comienza a cargarse a través de la resistencia.
  • La resistencia limita la velocidad de carga.
  • El tiempo que tarda en cargarse depende de los valores de R y C.

Este comportamiento está determinado por la constante de tiempo (τ), que se calcula con la fórmula:

τ = R × C

Donde:

  • R = Resistencia (ohmios, Ω)
  • C = Capacitancia (faradios, F)
  • τ = Constante de tiempo (segundos, s)

Tipos de circuitos RC

1. RC en serie

La resistencia y el capacitor están conectados uno después del otro en la misma línea de corriente.

2. RC en paralelo

La resistencia y el capacitor están conectados en ramas separadas, compartiendo el mismo voltaje.


Ejemplos de aplicaciones

1. Temporizadores

Se usan para generar retardos de tiempo, como en luces intermitentes o sistemas de encendido automático.

2. Filtros electrónicos

Los circuitos RC pueden actuar como:

  • Filtro pasa-bajas: deja pasar frecuencias bajas y bloquea altas.
  • Filtro pasa-altas: deja pasar frecuencias altas y bloquea bajas.

3. Circuitos de audio

Se utilizan para eliminar ruido o ajustar tonos en amplificadores.

4. Generación de señales

En combinación con otros componentes, ayudan a producir señales oscilantes.


Resumen

Un circuito RC es fundamental en electrónica porque permite controlar el tiempo y filtrar señales eléctricas. Su funcionamiento depende de la interacción entre la resistencia y el capacitor.
